赛车车内空间三维扫描

2022-06-07 A+ A A-

        赛车运动起源距今已有超过100年的历史。关于车手的安全越来越受到关注。华朗三维受某知名赛车公司的委托,优化赛车安全性。在了解实际情况后,华朗三维工程师使用三维扫描仪HL-3DW描赛车内部空间以及发动机舱,安装防滚架和保护发动机的装置用来提高赛车安全性。

赛车车内空间现场图

面临问题|Practical problems

       1、传统的测量方法数据采集密度不够(数据量不足)而且对于车内饰的曲面以及弧度无法测量,后期无法正常的进行检测也不能逆向制图。

       2、扫描赛车内部空间,获取车内部空间数据,设计更为合理的防滚架。赛车车身长4.5m宽2.3m高1.7 m,一般三维扫描仪扫描幅面小,扫描时累计扫描幅面过多,出现找不到标志点且拼接不上等问题。产生工作量大,工作效率低且获取的数据精度达不到要求等问题。

赛车车内空间现场图

解决问题|Holon solutions

       安装防滚架的时候是一根一根按照车厢内部的轮廓进行连接或焊接的,经过专业安装的防滚架除了应付意外情况以外,还可以起到增强车身强度和抗扭曲度的作用。为发动机设计保护装置,可以让赛车在翻滚时发动机不会受到太大挤压,导致赛车爆炸,酿成重大事故。


1、前期准备工作

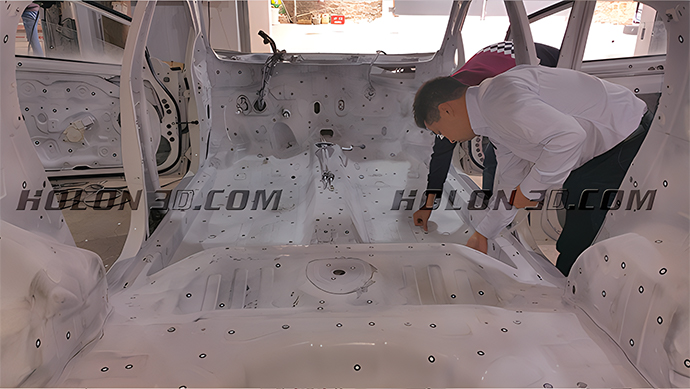

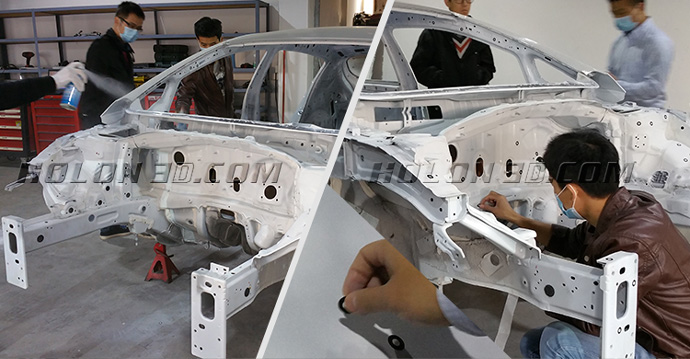

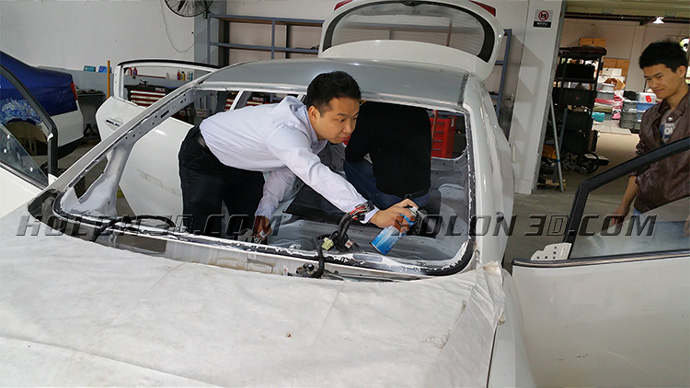

       喷显像剂:提高样件表面底色对比度,获取更好的扫描数据。贴标志点:使获取的数据在扫描软件中进行定位拼接。



赛车车内空间现场图

2、三维扫描
     华朗三维工程师使用三维扫描仪(HL-3DW)获取车内部空间以及发动机舱数据。三维扫描仪(HL-3DW)具有:
    ●超大的扫描幅面:可以快速的获取车内空间以及发动机舱数据,减少拼接误差。
    ●便携式设计:方便带至测量现场。

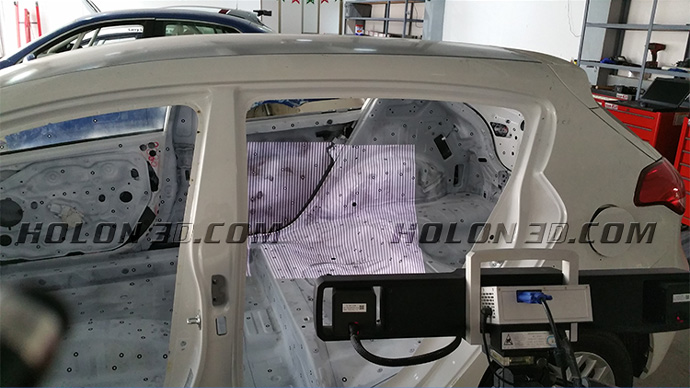

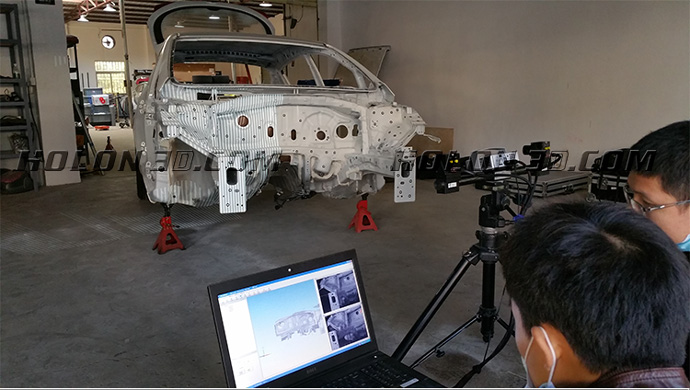

赛车车内空间现场扫描图

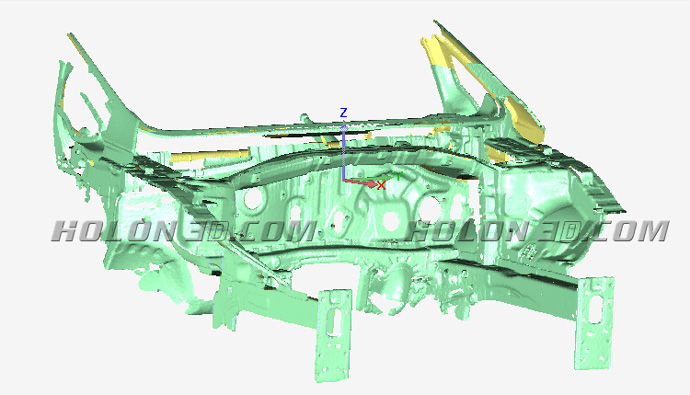

赛车车内空间STL数据图

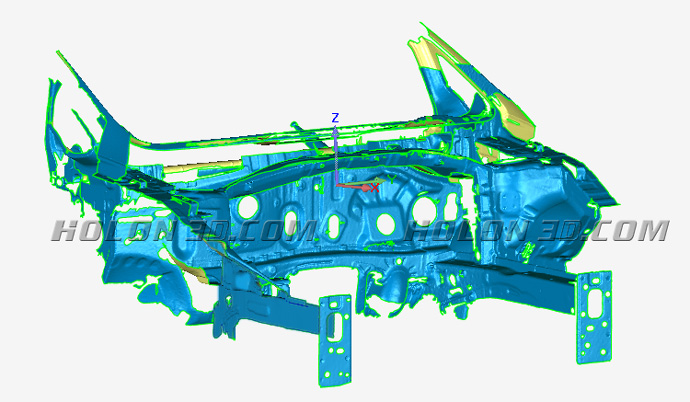

赛车车内空间STL数据图

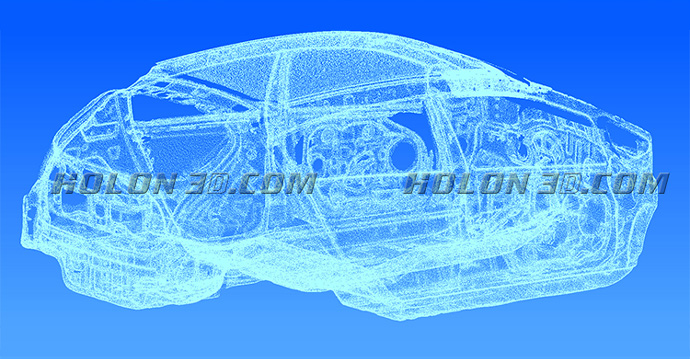

赛车车内空间点云数据图

赛车车内空间点云图
