三维摄影测量系统

HL-3DP工作效率高,扫描范围广,搭配三维扫描仪使用能降低三维扫描数据拼接累计的误差

1、三维摄影测量系统(HL-3DP)是以一架手持式的高分辨率(6000×4000)数字相机,对被测物拍摄数字相片,由2D数字相片影像的迭合,来获取被测物的3D坐标。

2、这项移动式的技术在对于撷取被测物的3D坐标、质量控制(Inspection)及变型分析(Deformation)上都能够有效的节省量测时间。

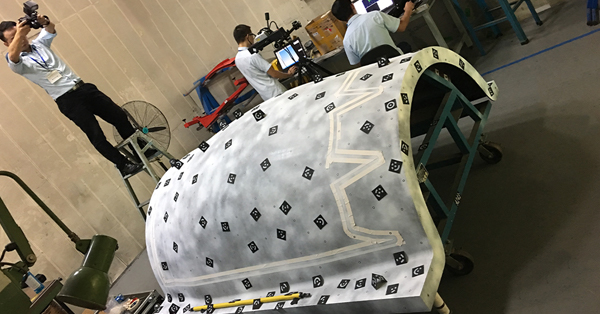

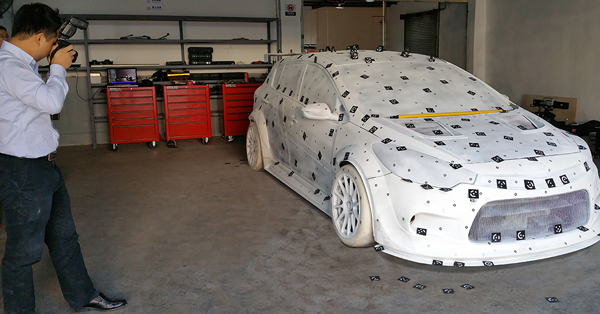

3、测量前,先会在物体上贴好编码点,再用相机进行拍摄。

4、透过三角测距的方式,HOLON3DP软件自动的将拍摄获取影像结合起来经过运算之后,就可得到每一个编码点圆心的3D坐标。

产品特点

技术优势

软件计算功能

三维摄影测量系统能快速计算出工件表面编码点与标志点的精准三维坐标。能够在一定的测量范围内保持超高计量精度;实现超大型工件快速三维检测。

定位编码点

具有图案清晰、边界无锯齿、色泽均匀等特点,易于图像识别;具有磁性吸附功能,方便粘上取下,不留痕迹,不损坏物件。

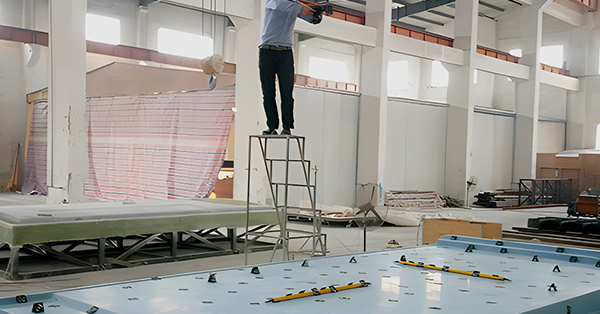

碳纤维标尺

配合三维摄影测量使用的标准尺,具有非常高的精度;热稳定性好,形变系数极小,借助三维摄影测量,降低三维扫描仪累计误差,提高扫描测量精度。

专用高清相机

三维摄影测量系统(HL-3DP)是一架手持式的高分辨率数字相机,能够兼容市场上主流的数码相机。

规格参数



HL-3DP 工业三维摄影测量系统

测量范围(m)

0.1-50m

测量精度(mm)

≤±0.04mm/4m

相机配置、参数

高阶相机≥4500万像素

光场

匀值光调器

镜头

24mm镜头

视角

84-61;58-36

靶杆规格

精度≤0.0015mm

相机校准方式

自校准

匹配方式

编码(工业级)自动匹配

参考标准

VDI2634/1

数据传输方式

闪存卡或无线传输

后处理软件

PolyWorks  RapidForm  Metrolog,  Metrosoft等

操作系统

windows xp/windows 7/windows 10  32位/64位  中文/英文

操作环境

兼容Windows98/NT/2000/XP/ Vista /7

附件

编码点 标志点 闪光灯 闪存卡 电池

工作环境

0—40℃;≤85%

认证

CE、IC、FCC、ROHS、ISO9001

专利

ZL201220386542.3,ZL201220386546.1,ZL201520174157.6,ZL201721695684.7,ZL201520174106.3,ZL201420058854.0,ZL201721376035.0,ZL201330658475.6,ZL201130007136.2,ZL201130007145.1,ZL201130007141.3,ZL201720362488.1,

ZL201720349729.9,ZL201720362493.2,ZL201720369852.7,ZL201720369914.4,ZL201720369921.4

应用方向

3D检测 钣金检测和公差分析 检具检测 CAD比对 大型金属构架检测
