大型机械齿轮轴三维扫描

2022-09-09 A+ A A-

       齿轮轴主要承受交变载荷,冲击载荷,剪切应力和接触应力大。轴部易产生裂纹,齿部易磨损。因此对齿轮轴的心部要求有一定的强度和韧性,有较高的疲劳极限和抗多次冲击能力。表面还应具有一定的硬度和耐磨性。

面临问题丨Practical problem

      1.大型机械齿轮轴对加工生产精度要求很高,齿轮曲面较为复杂,客户需要对工件进行扫描检测,测量齿轮变形量。
      2.为了保证精度,客户要求不能喷涂显像剂,齿轮轴的反光面给扫描带来了很大的难度。

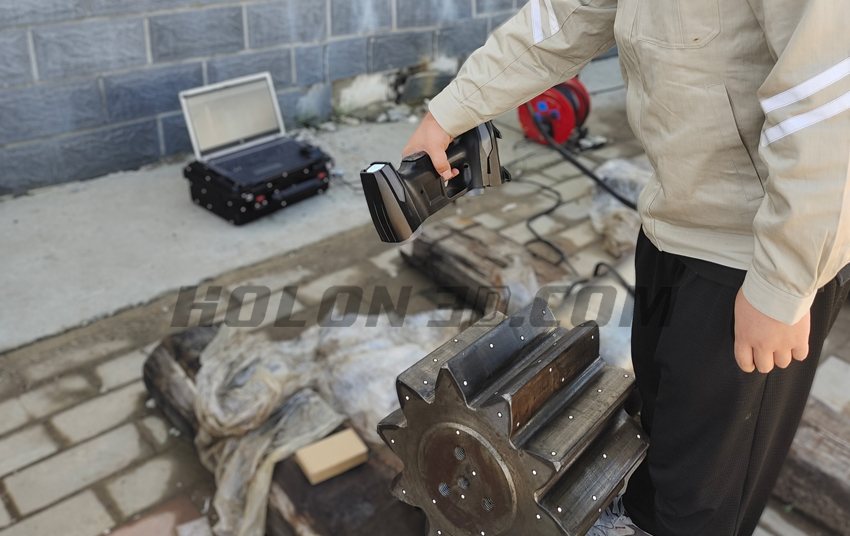

大型机械齿轮轴扫描现场

解决方案丨Holon solutions

        大型机械齿轮轴长2m,直径50cm,使用HOLON B71三维扫描仪,11对交叉蓝色激光线用于大范围模式对轴部进行快速扫描,7束平行蓝色激光线用于精密模式对细节部分进行特征提取,1束单线深孔模式对特别曲面进行扫描,最终获得大型机械齿轮轴完整三维数据。
        HOLON B71手持式三维扫描仪测量精度高达0.02mm,将完整高精度三维数据与原始数模进行三维对比,获得简单易懂的对比检测报告,用于齿轮轴的变形量分析。

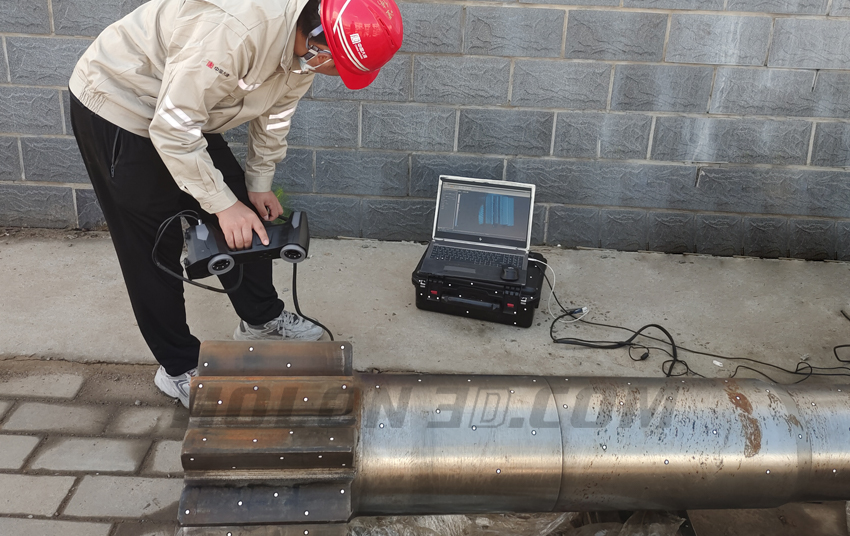

大型机械齿轮轴扫描现场

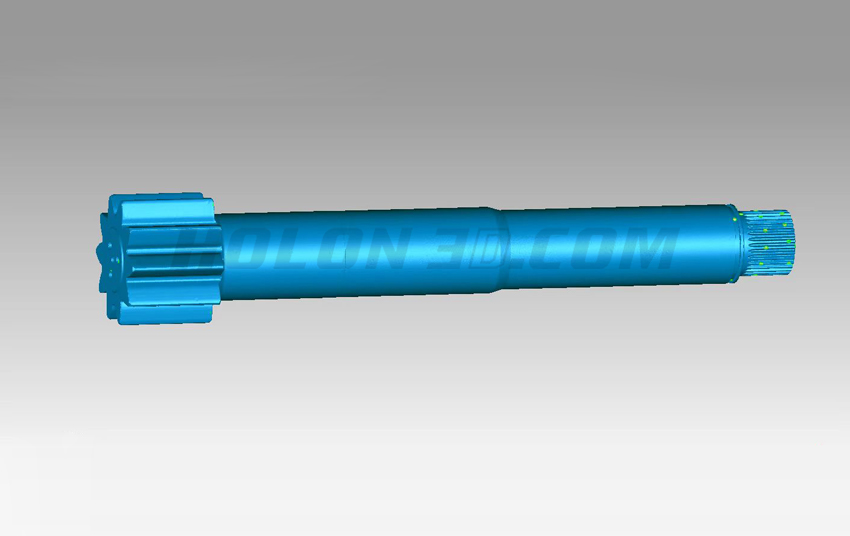

大型机械齿轮轴STL数据图
