华朗工程师采用三维摄影测量系统HL-3DP+三维扫描仪α7000，对骑兵雕像进行逆向开模，再现13世纪时期蒙古帝国“成吉思汗万人卫队”雄风。

骑马雕塑现场图

面临问题|Practical problems

      1.雕刻师雕刻一个蒙古骑兵需花费1-2个月时间去完成，耗时耗力后续的铸模、浇铸，工程根本不能如期完工。

      2.骑兵雕像体积庞大、曲面复杂、花纹密集而细小，扫描设备不仅要有扫描庞大物件的能力，同时还要保证其扫描速度。

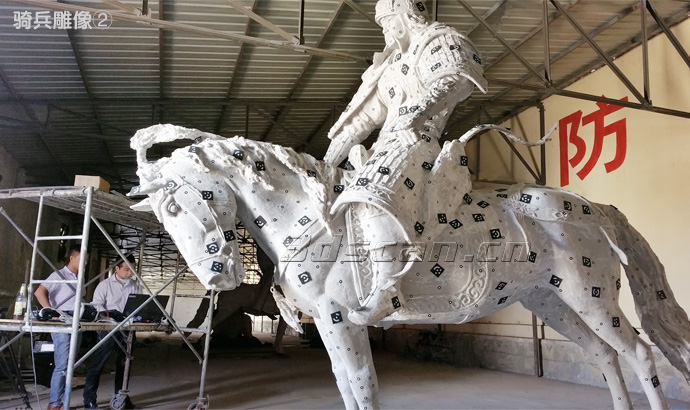

骑马雕塑现场扫描图

解决方案|Holon solutions

       一提到成吉思汗，很多人都会立刻联想到，13世纪时期横扫亚欧大陆的蒙古铁骑。他们征服的地域十分广阔，西达黑海海滨，东括几乎整个东亚，建立了世界历史上著名的蒙古大帝国。今年7月，内蒙古二连浩特的一位客户欲与蒙古国一家公司合作建设一座以蒙古铁骑为主题的公园，名为——成吉思汗万人卫队主题公园。公园内将安放成千上万座巨型骑兵铜像，凭借其威猛的英姿、庞大的数量，客户希望在公园完工后，申请吉尼斯世界纪录。

       这些石膏雕像由蒙古国知名艺术家手工雕刻而成，简单、古朴、粗犷的雕刻手法体现了蒙古族美术文化独特的民族特色和美学观念。同时，3.4米高，3.7米长的巨大尺寸，使得这些骑兵雕像看起来更加骁勇、剽悍。由于雕像数量多，工期时间短，客户需要采用逆向设计对雕像开模，但骑兵雕像的体积大、结构 复杂、盔甲上的花纹密集，给扫描带来了很大的难度。

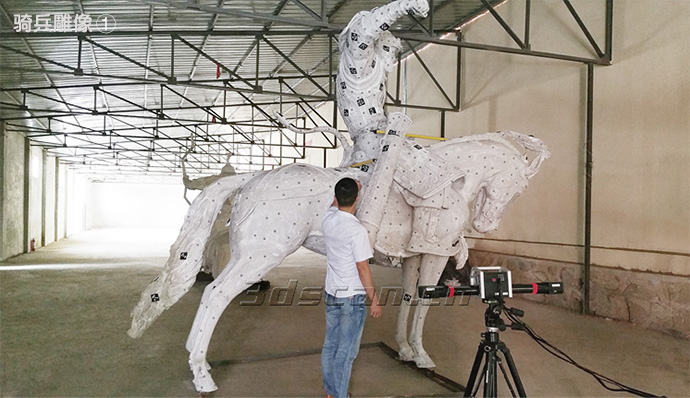

骑马雕像现场扫描

面对这些问题，华朗工程师推荐使用超大工件三维扫描：α7000+三维摄影测量系统HL-3DP

1、前期准备工作
        贴标志点：使获取的数据在扫描软件中进行定位拼接。
        贴编码点：使三维摄影测量系统获取骑兵雕像表面三维坐标。

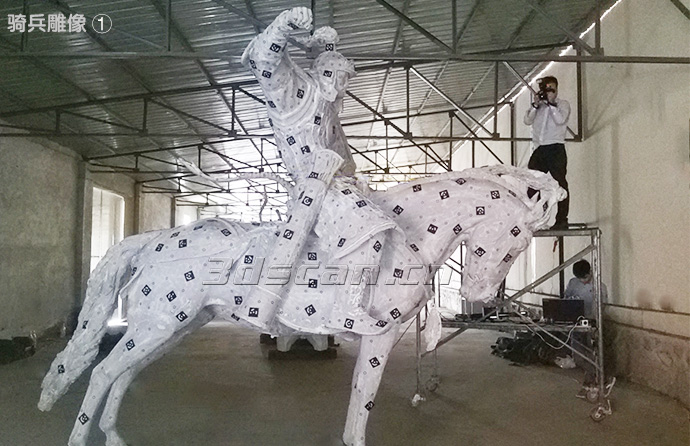

2、三维摄影测量

        华朗工程师首先使用三维摄影测量系统（HL-3DP）拍摄骑兵雕像的多幅图像，通过三维测距方式，HOLON3DP软件自动地将这些影像结合起来经过运算之后，就可得到每一个编码点圆心的3D坐标，计算出物体表面关键信息点的3D坐标值。

3、三维扫描
        α7000是专业用于获取大型物件三维数据的光学仪器，它拥有以下特点：1200*900的超大幅面，能快速完成大型物件的三维扫描；具备工业级的扫描精度，达到±0.0125mm/m；华朗自主研发的扫描软件具有更强的稳定性。

4、数据处理
         在快速扫描完骑兵雕像后，将点云数据导入逆向设计软件中处理，可生成STL格式的三角网格面数据。再经过设计软件中进行后期处理，能加快骑兵雕像模具的开发。

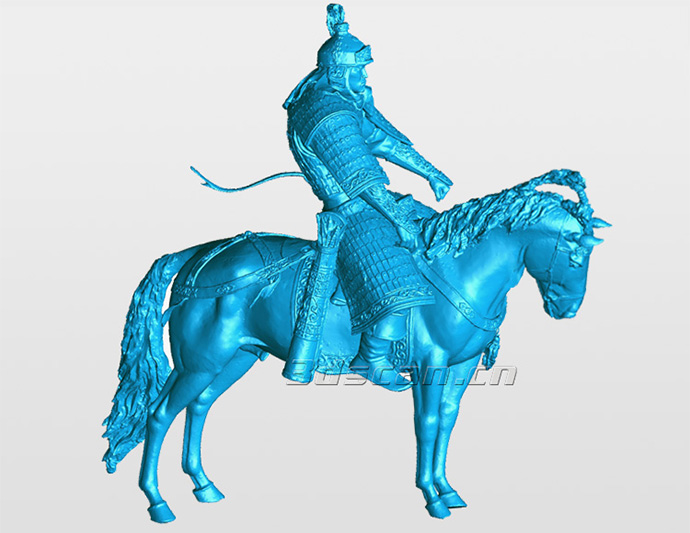

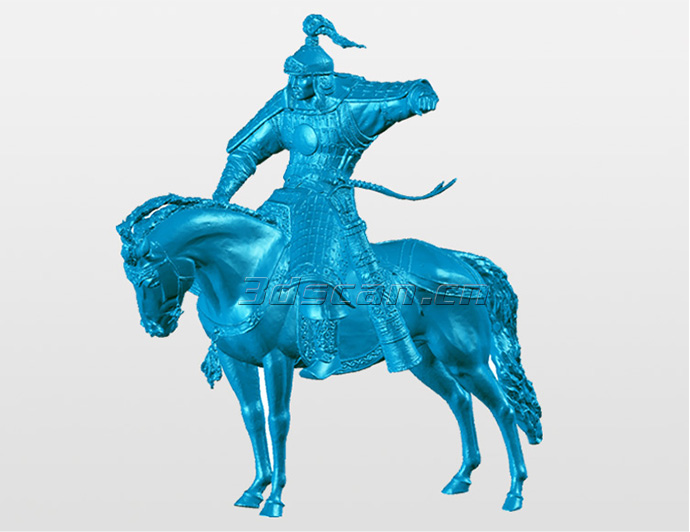

骑马雕像数据图

骑马雕像数据图
