飞机尾翼逆向设计

2021-04-02 A+ A A-

       尾翼是安装在飞机尾部的一种装置,可以增强飞行的稳定性。尾翼可以用来控制飞机的俯仰、偏航和倾斜以改变其飞行姿态。尾翼是飞行控制系统的重要组成部分。在使用过程中难免会发生损坏,因此需要快速获取飞机尾翼外观数据,为后期维护、维修以及改造提供精准的数据方案。

面临问题|Practical problems

       客户主要是想获取飞机尾翼的数据,后期逆向建模,由于传统的扫描方式采集飞机尾翼体积大的物件,无法对曲面夹角大的地方获取精准的数据,因此客户需要寻找其他合适的技术获取数据,解决在工作中存在的难题。

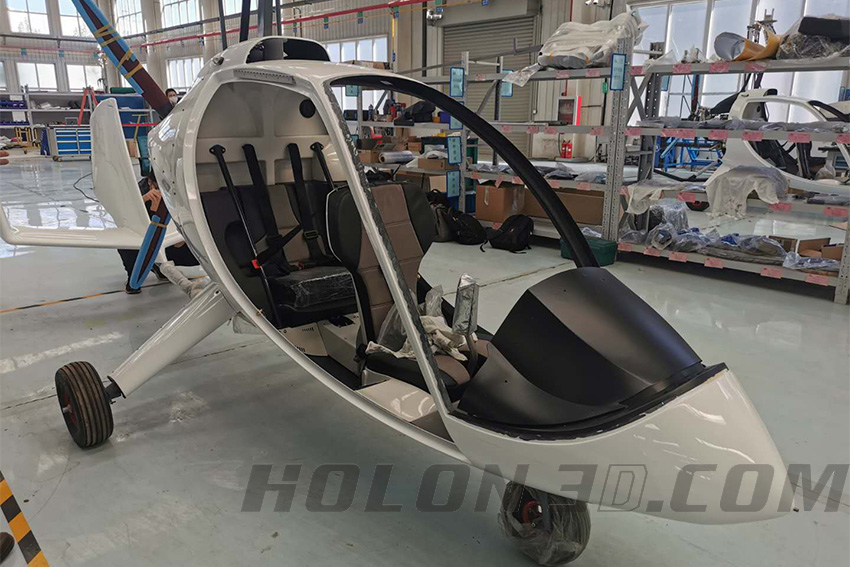

飞机现场实拍图

解决方案|Holon solutions

       客户寻找华朗三维,希望采用新型三维扫描仪设备,快速扫描,能获取到精准数据保存以及逆向建模。在后期想要维护、生产可以利用数据提高工作效率。

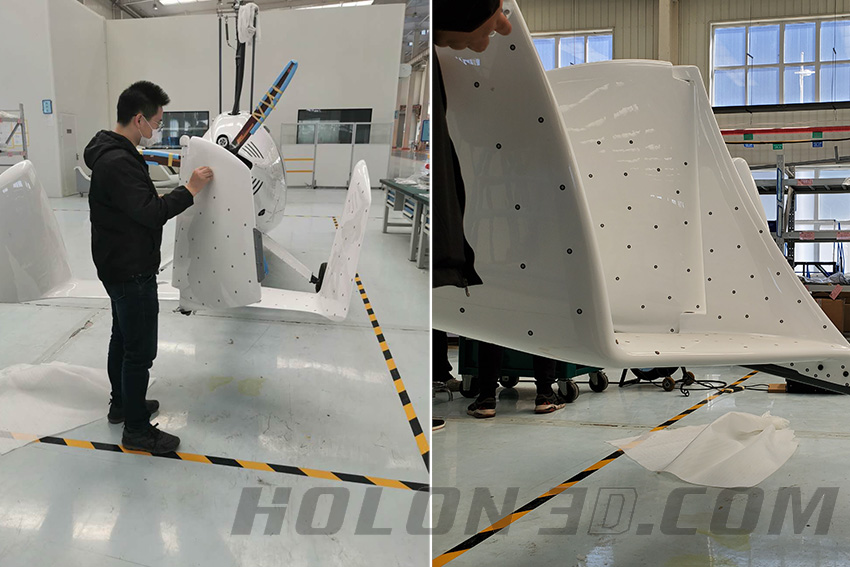

飞机现场贴标志点图

       使用我司手持式三维扫描仪A22对飞机尾翼进行全面快速扫描,全程扫描只需要10分钟。扫描速度快,精度高,稳定性强,方便操作,灵活扫描。

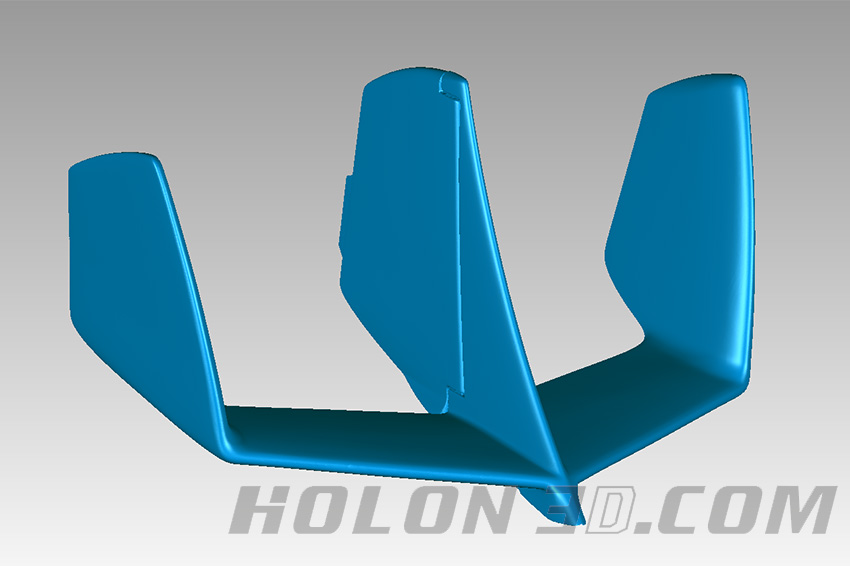

飞机尾翼STL数据图

       将扫描好的数据导入后处理软件中,对数据做逆向处理获取客户所需,在很大程度提高了工作效率,想对比之前缩短了工作所需时间,并且给客户提供了高精度数据、数模,解决了工作中面临的数据获取难度大以及后期维护、改造有可参考数据,加快工作的进度。

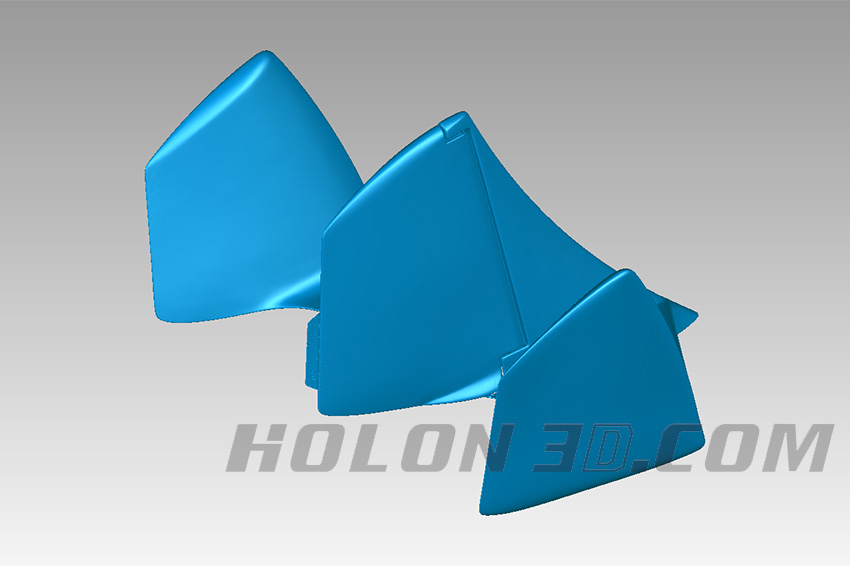

飞机尾翼STL数据图

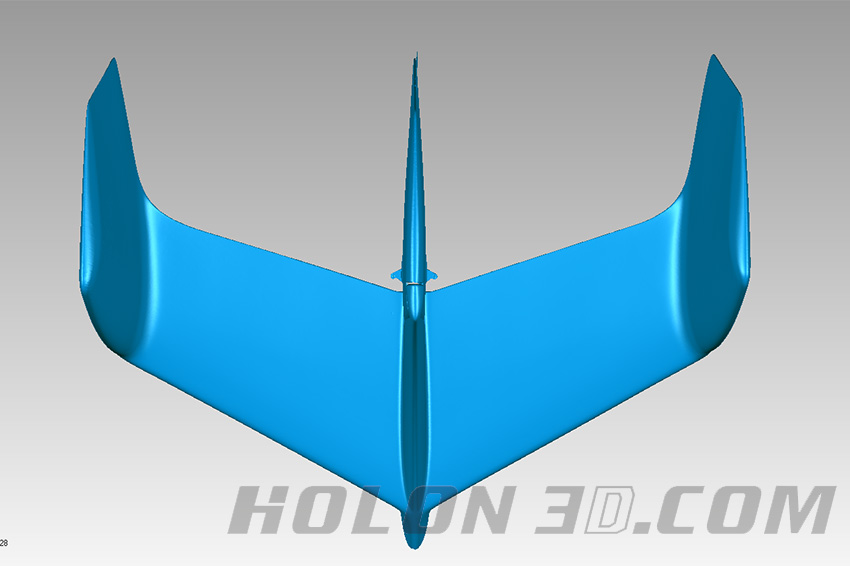

飞机尾翼STL数据图
