风电叶片三维检测

2021-10-25 A+ A A-

       风力发电机中叶片的设计直接影响风能的转换效率,直接影响其年发电量,设计气动性能较好的翼型与叶片并进行气动分析。而翼型作为叶片的气动外形,直接影响叶片对风能的利用率。翼型的优点是在设计工况下具有较高的升力系数和升阻比,并且在非设计工况下具有良好的失速性能。

面临问题|Practical problems

      1.为检测风力叶片产品,该企业使用传统的测量工具无法对风力叶片进行有效测量。
      2.风力叶片表面形状曲率较大,普通三维扫描仪设备根本无法进行精准的三维数据测量。

解决方案|Holon solutions

       国内某加拿大企业,对生产出长约10m、宽1m多的风力叶片产品进行检测认证,需扫描风力叶片三维数据与原始二维图进行检测对比分析,进行风力发电机叶片的二次设计与产品改良工作。
针对风力发电机叶片面积大,曲面多的情况下,华朗三维工程师提出解决方案中使用扫描设备:三维扫描仪α7000三维摄影测量系统HL-3DP

        A、华朗三维工程师使用三维摄影测量系统HL-3DP从不同角度对被测叶片进行拍摄,然后将拍摄得到的图片导入摄影测量软件,软件会自动根据三角测量原理计算得出被测叶片的整体框架点。

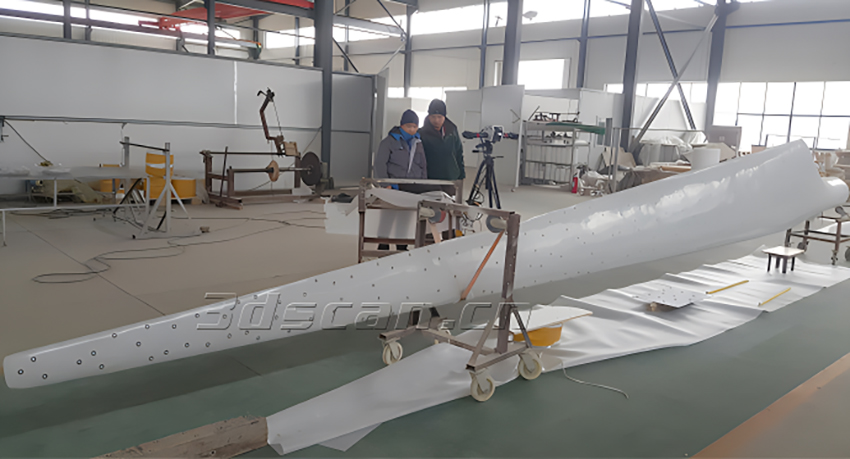

长约9m、宽1m多风电叶片摄影测量现场

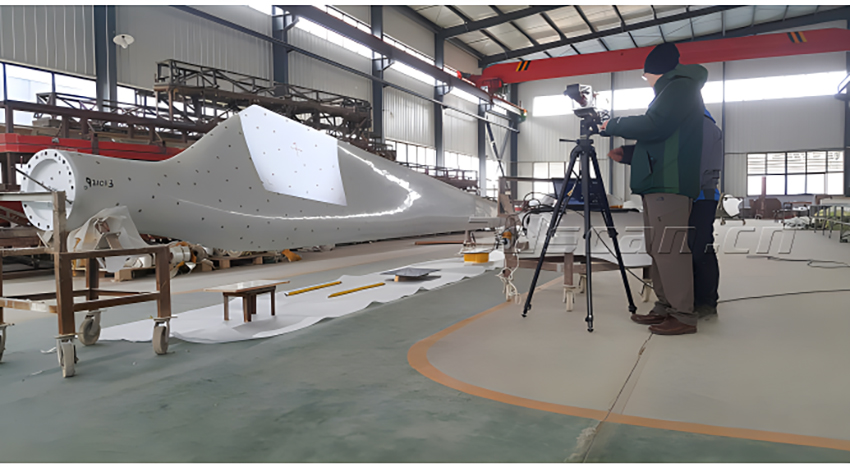

风电叶片三维扫描现场

      B、三维扫描仪α7000对风力叶片进行全面的三维测量,获得风力发电机叶片的三维测量数据。

      C、利用逆向设计软件对优质曲面模型进行数模尺寸的偏差分析,然后根据分析结果进行设计调整。

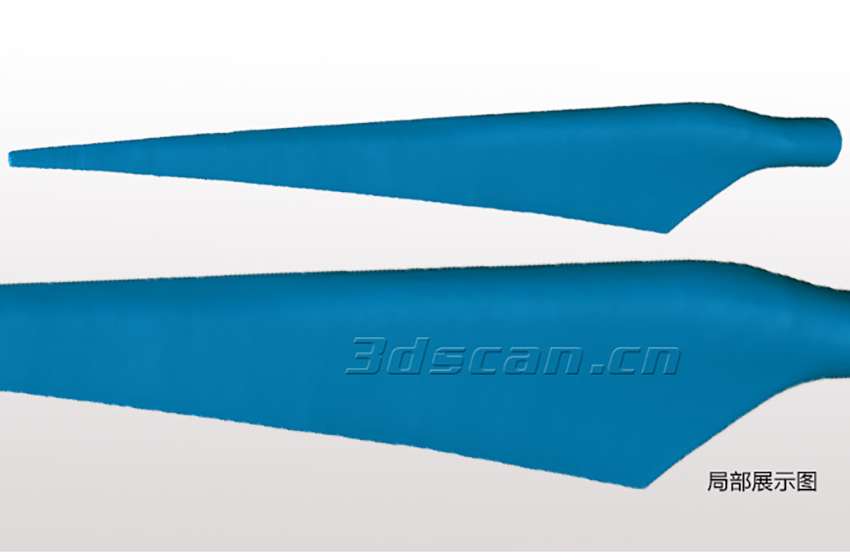

风电叶片扫描点云数据图

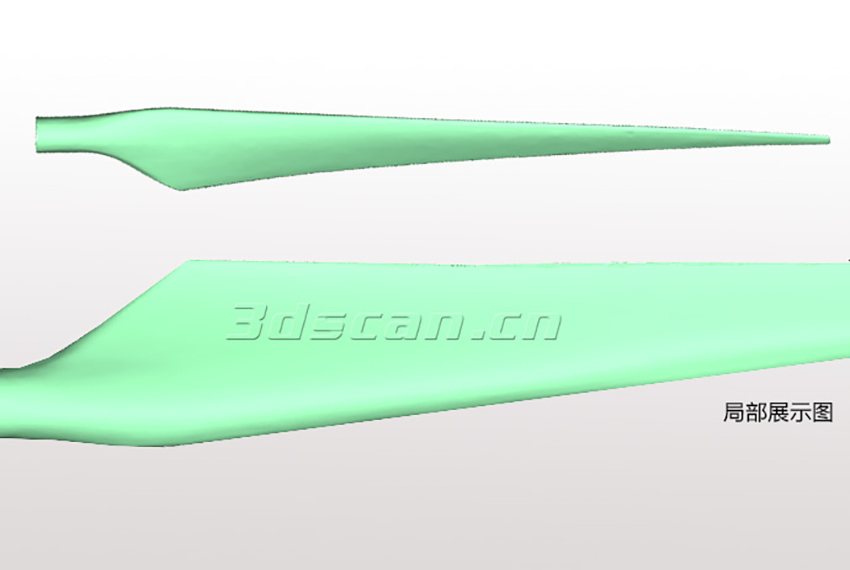

风电叶片扫描STL数据图

风力叶片左侧三维检测色谱图

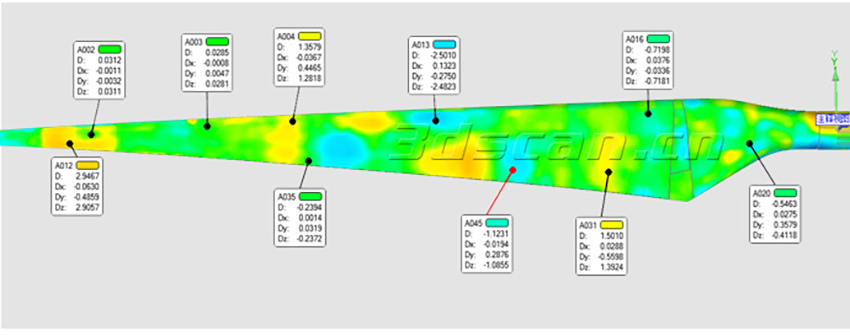

风力叶片右侧三维检测色谱图
