空调管路三维检测

2021-11-20 A+ A A-

      空调是室内必不可少的电器,特别在夏天的时候,使用率极高,每年的需求量也在不断的增加。空调某生产商寻找到我司想要使用三维扫描仪对空调部件管路进行扫描检测,获取精准数据运用到后期设计生产中,使整体设计更合理,增强空调在市场上的竞争力,提高销售量。

空调管路三维检测

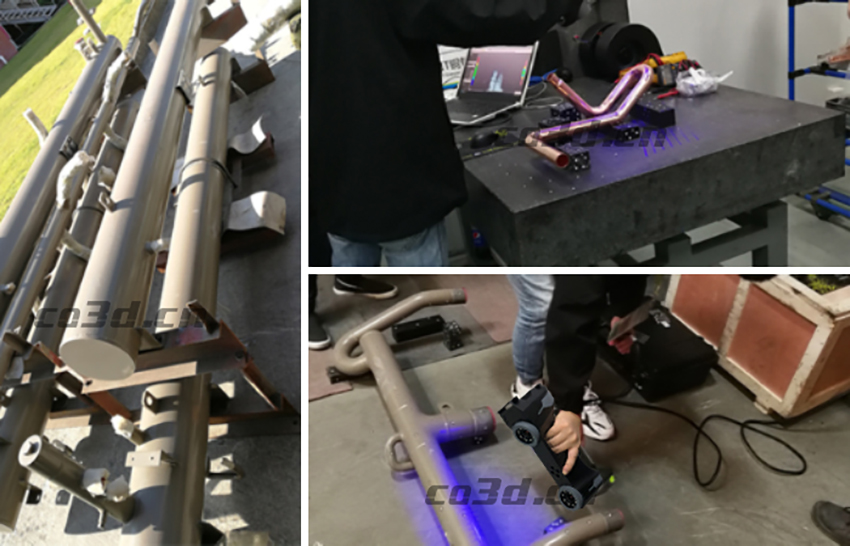

空调管路现场扫描图

面临问题|Practical problems

      需要测量空调管道尺寸与平行度,以对比之前数据查看有没有产生形变,根据空调整体装配情况作调整。空调管道体积大而且形状不规则。

空调管路三维检测

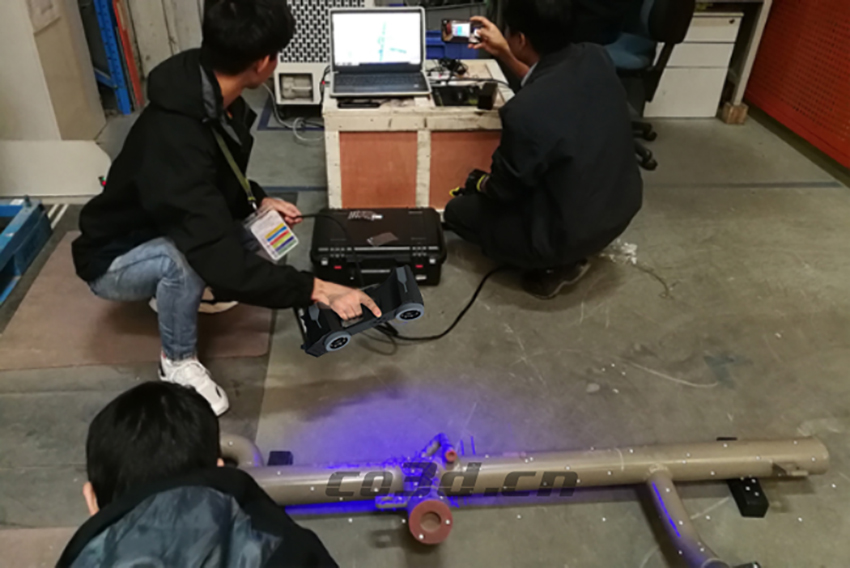

空调管路现场扫描图

      在之前使用其他方式测量,测量结果不理想,没有得到很精准的三维数据可以用来对比分析。解决不了客户面临的问题。

空调管路三维检测

空调管路现场扫描图

解决方案|Holon solutions

      对于要解决测量空调管道尺寸与平行度问题,我司工程师采用手持式三维扫描仪A15,用的是蓝色激光线。使用扫描仪快速全面扫描获取工件高精度三维数据,扫描用时短,速度极快,单机体积精度扫描高。有效解决了在扫描过程中遇到的问题,无需做前期工作准备,节省时间,提高工作效率。

空调管路三维检测

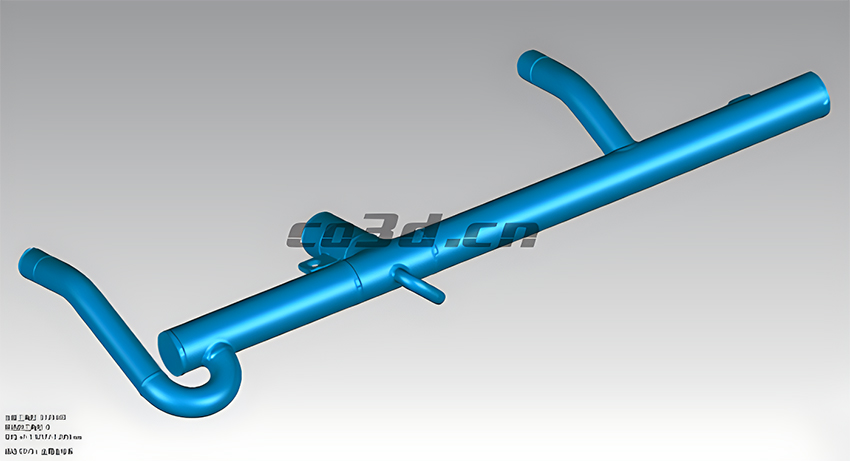

空调管路STL数据图

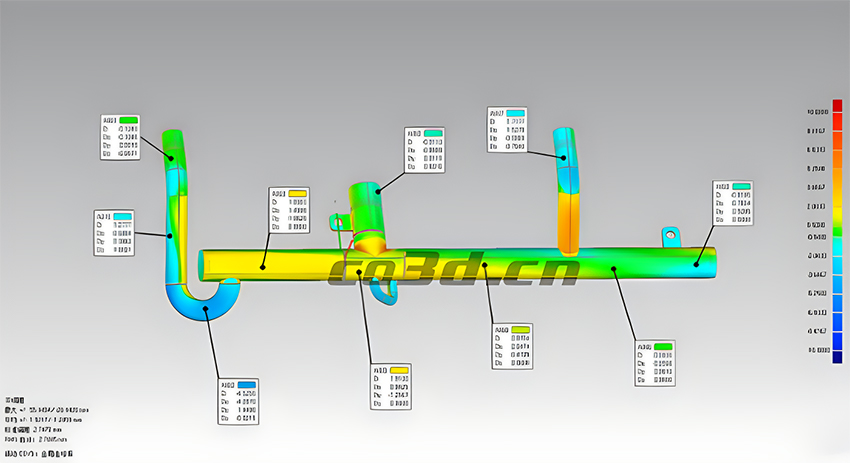

       把扫描获取数据导入到三维检测软件中与原始数模进行对比分析。细节扫描效果很好,数据完整,精度高,客户能通过分析对比直观知道空调管道尺寸跟平行度存在的偏差。客户很满意扫描数据,为后期的工作提供了数据参考。

空调管路三维检测

空调管路STL数据图


空调管路三维检测

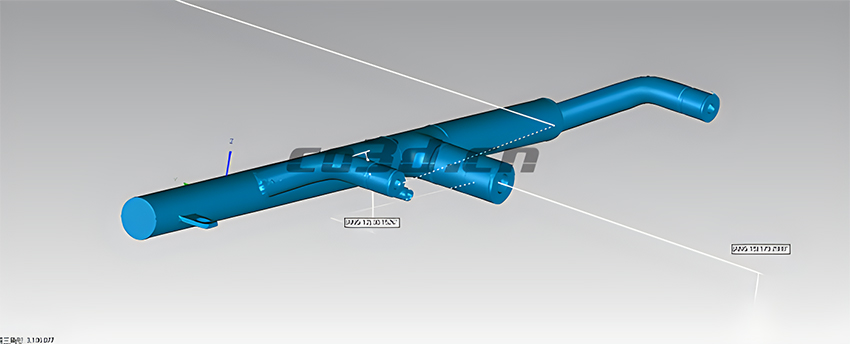

空调管路逆向数据图
