产品

Porducts

VX 300

VX 300手持式三维扫描仪扫描精度高,速度快

VX 300采用最新手持式设计、重量轻、极易携带;即拿即用;采用6+1条激光线,双工业

相机,标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率,该产品已经

在逆向工程与三维检测领域广泛应用,使用操作过程灵活方便,适用于各种复杂应用场景。

产品特点

●精度高

  单机测量精度高达0.02mm,无需借助摄影测量系统即可轻松扫

大中型物体


●光源形式

   3组交叉激光线加1束激光线共计7条激光线,使扫描速度更快、精度更高、稳定性更强

●测量快

  标志点数量减半,3组交叉激光线,每秒205000次的扫描速度,

大大提升扫描效率

●单束激光

   可切换成单条激光扫描模式,使用于扫描深孔及死角

●实时可视化

  可以在计算机屏幕上看到自己正在执行的操作,以及还需执行哪些操作

●测量精度

   高达0.02mm,分辨率高达0.02mm,不受环境影响、工件结构和用户能力限制

●操作灵活

   工业设计,外形小巧,灵活便捷,操作方便,很

大的提升工作效率,全新自主研发技术有保障

●工业设计

   重量轻、易携带、即拿即用、高工资效率,全新自主研发技术有保障

技术优势

先进激光技术

采用蓝色激光光源,提高扫描精度和适应性。 可以清晰捕捉产品细节,扫描数据精细度较大幅度提升

智能工业设计

扫描仪小巧易携,可单手操作;按钮设计灵活操控,无需回到电脑界面操作。 可以提高工作扫描效率,安全有保障

摄影测量功能

系统自带摄影测量功能,使扫描精度更高,技术水平优于同行业

适用范围广

不受环境影响,适应各种复杂应用环境,适应能力好; 可用于各类不同环境,以及不同大小的表面三维应用

规格参数

产品型号

VX300

光源

7束蓝色激光线(波长:450nm)

测量速度

275,000points/s

扫描模式

标准模式

深孔模式

6束交叉蓝色激光线

1束蓝色激光线

数据精度

0.02mm

0.02mm

扫描距离

330mm

330mm

扫描景深

450mm

450mm

分辨率

0.02mm(max)

扫描区域

275×250mm

扫描范围

0.1-10米(可拓展)

体积精度

0.02+0.06mm/m

0.02+0.025mm/m  结合 HL-3DP三维全局摄影测量系统(选配)

操作软件

HLScan(终身免费升级)

支持数据格式

asc、stl、ply、obj、igs 、wrl、xyz、txt等,可定制

兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)、Dassault Systemes(CATIA V5和SolidWorks)、PTC(Pro/ENGINEER)、Siemens(NX和Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)等

数据传输

USB 3.0

电脑配置(选配)

Win10 64位;显存: 4G;处理器: I7-8700及以上;内存: 64 GB

激光安全等级

ClassⅡ(人眼安全)

认证号(Laser certificate):LCS200726001DS

设备重量

920g

外形尺寸

290x125x70mm

温度/湿度

-10—40℃;10-90%

电源

Input:100-240v,50/60Hz,0.9-0.45A;Output:24V,1.5A,36W(max)

认证

CE、IC、FCC、ROHS、ISO9001

专利

ZL201220386542.3,ZL201220386546.1,ZL201520174157.6,ZL201721695684.7,ZL201520174106.3,ZL201420058854.0,ZL201721376035.0,ZL201330658475.6,ZL201130007136.2,ZL201130007145.1,ZL201130007141.3,ZL201720362488.1,ZL201720349729.9,ZL201720362493.2,ZL201720369852.7,ZL201720369914.4,ZL201720369921.4,ZL2021102492208.4.

质保期

18个自然月


视频

产品配件

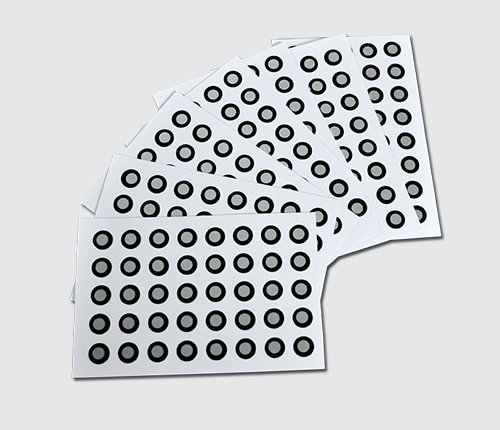

荧光标志点

显像剂

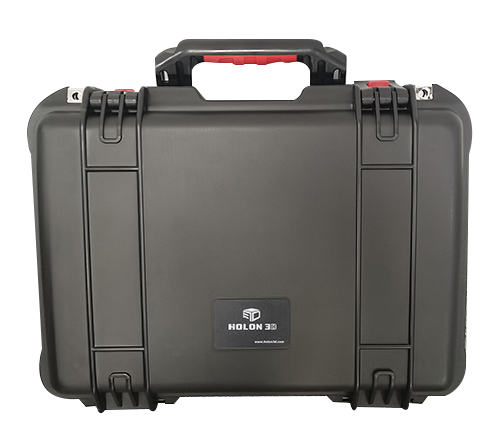

仪器箱
