飞机引气罩三维检测

2022-04-06 A+ A A-

      飞机发动机作为飞机核心动力部件,其外部保护得引气罩发挥着举足轻重的作用。同时能够保护发动机及周边管线配件等,包括发动机、电路、油路、刹车系统以及传动系统等等,充分保护飞机的正常工作。

面临问题丨Practical problem

      1.飞机引气罩是由钛合金材质组成的,钛合金在航空工程应用中可能发生的几种典型破坏形式,其中包括:微动磨损、微动疲劳、热盐应力腐蚀、氢脆、低熔点金属致脆及接触腐蚀等。

      2.飞机发动机引气罩,各面凹槽形状,多孔位各异的特点,构造复杂,需要检测微动磨损,每个地方都需要精确,同时几何造型的加工检测都需要精确的数据,针对翼型横截面区域,对齐,凹凸起伏的地方,需要以无损方式进行三维测量 ,这对传统的测量方法是一个挑战。

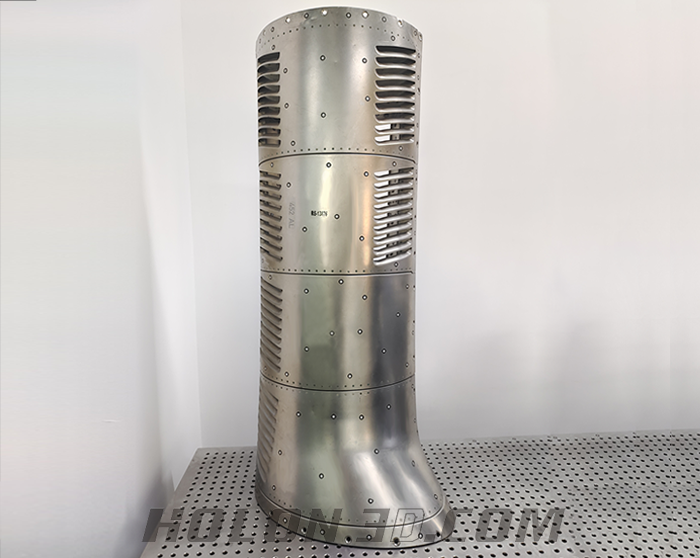

飞机引气罩实物图

解决方案丨Holon solutions



       使用设备:华朗三维手持式三维扫描仪HOLON B71

       针对客户面临的问题,华朗三维工程师提出解决方案:使用HOLON B71手持式三维扫描仪,采用最新手持设计、重量轻、极易携带;22条激光线+1束深孔扫描+7束精细扫描共计30条激光线,三种扫描模式对于飞机引气罩变截面灵活扫描,能够精确的扫描引擎盖凹凸表面数据和每个孔位部位的数据情况;获取数据精度高,并进行数据的后期检测分析。

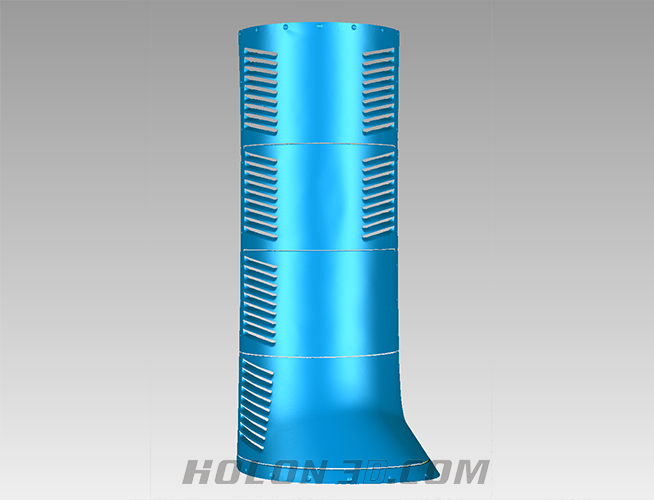

飞机引气罩STL数据图

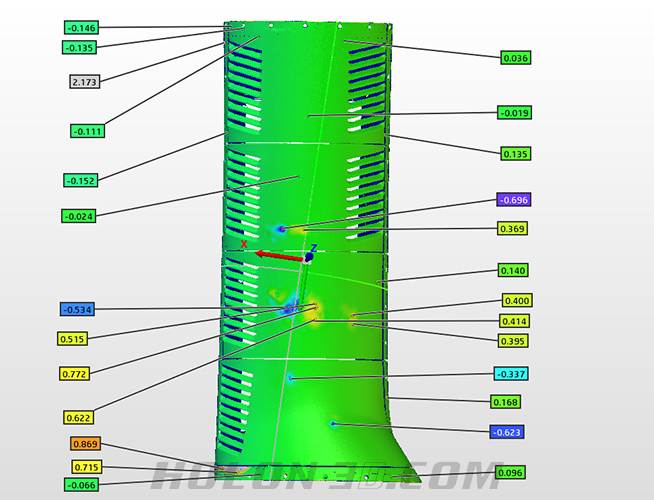

飞机引气罩对比检测图
